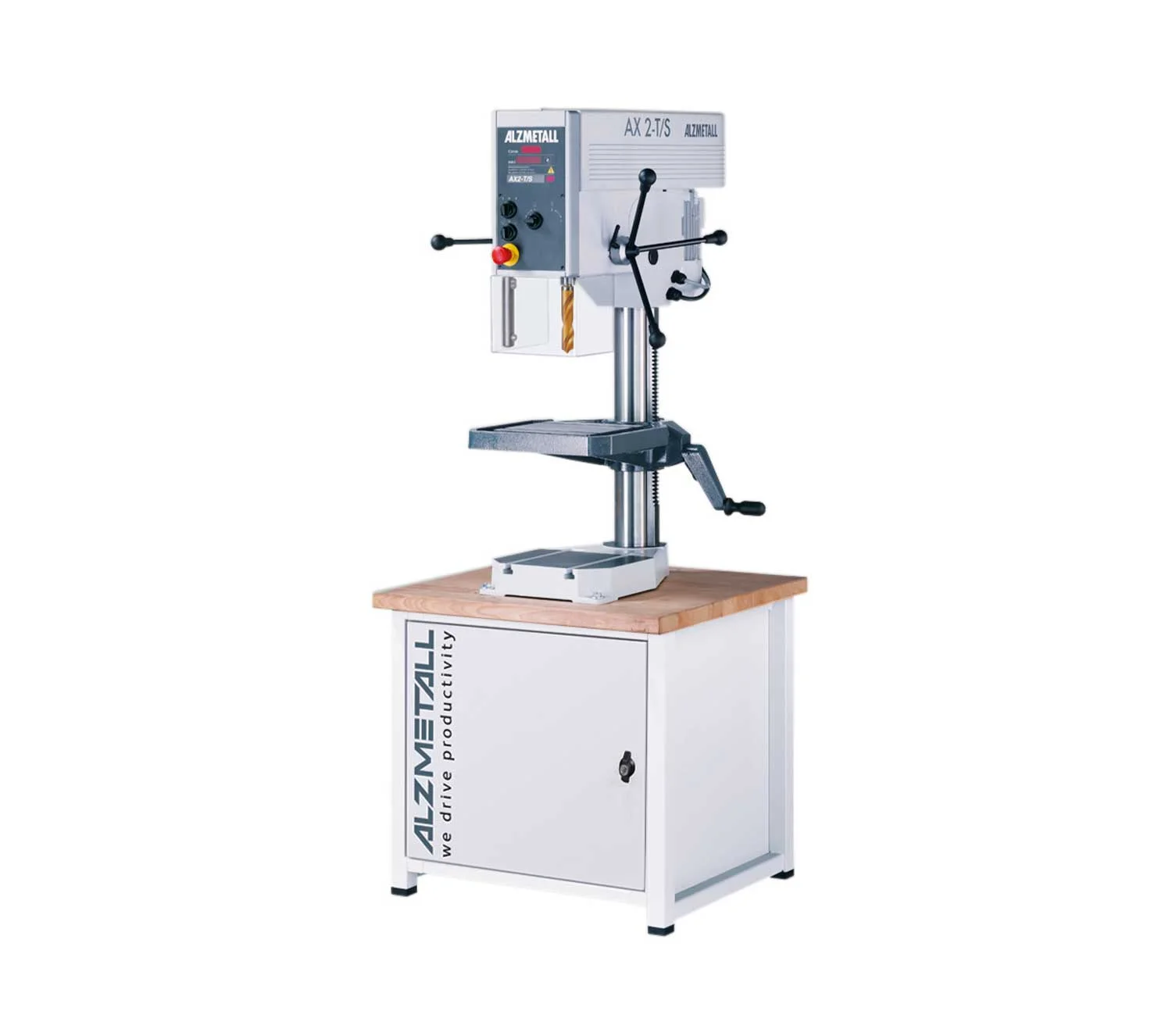

Концепція верстата

Дана модель належить до лінійки настільних свердлильних верстатів преміальної якості (Table Bench Drilling Machines). Вона позиціонується як високонадійне обладнання топ-класу (TOP-QUALITY) з можливістю інтеграції повного спектра опцій для точного свердління. Подача шпинделя здійснюється вручну оператором.

Технічні характеристики

Параметр (Технічні дані)
Модель верстата
Свердлильний верстат
Макс. діаметр свердління (сталь E335/St 60) 14 мм
Макс. діаметр нарізання різьби (сталь E335) M 14
Внутрішній конус шпинделя (короткий) КМ 2 (MT 2)
Виліт шпинделя (відстань до колони) 250 мм
Затискна площа столу 370 x 300 мм
Відстань від шпинделя до столу (мін./макс.) 125 / 455 мм
Діаметр колони 90 мм
Хід шпинделя по осі Z (глибина свердління) 100 мм
Подача механізму Ручна
Потужність двигуна 0,6 / 0,95 кВт
Обороти двигуна 750 / 1500 хв⁻¹
Діапазон обертів шпинделя (Опція 1) 125 – 2 400 об/хв
Діапазон обертів шпинделя (Опція 2) 225 – 4 300 об/хв
Сенсорний екран (Touchscreen) Ні

Базова комплектація

  • Головний вимикач із можливістю блокування.
  • Тепловий захист двигуна від перегріву.
  • Кнопка аварійної зупинки грибоподібної форми із самоблокуванням.
  • Праве обертання шпинделя через захисну систему керування.
  • Безступінчастий механічний варіатор швидкості привода.
  • Цифровий індикатор обертів шпинделя (Digital RPM Read-out).
  • Клас ізоляції двигуна «F» (до 155°C).
  • Клемна колодка в електрошафі; постачається з 2-метровим кабелем без вилки.
  • Клас загального захисту IP 54.
  • Захисний екран шпинделя з електричним вимикачем блокування.
  • Фірмове лакофарбове покриття структурованим поліуретаном (RAL 9003, PANTONE 7545c, чорний).

Додаткові опції

  • Спеціальна опорна підставка / тумба для настільного монтажу.
  • Перемикач реверсу шпинделя для лівого обертання (нарізання різьби).
  • Спрямоване LED-підсвічування робочої зони.
  • Пристосування для нарізання різьби (модифікації з ножним вимикачем реверсу або без нього).
  • Система подачі охолоджувальної рідини (МОР) — пакети Attachment A або B.
  • Цифровий індикатор глибини свердління.
  • Прецизійний регулятор глибини ходу з фіксованим упором.
  • Анкерний комплект для монтажу верстата.
  • Транспортувальне дерев’яне пакування.
