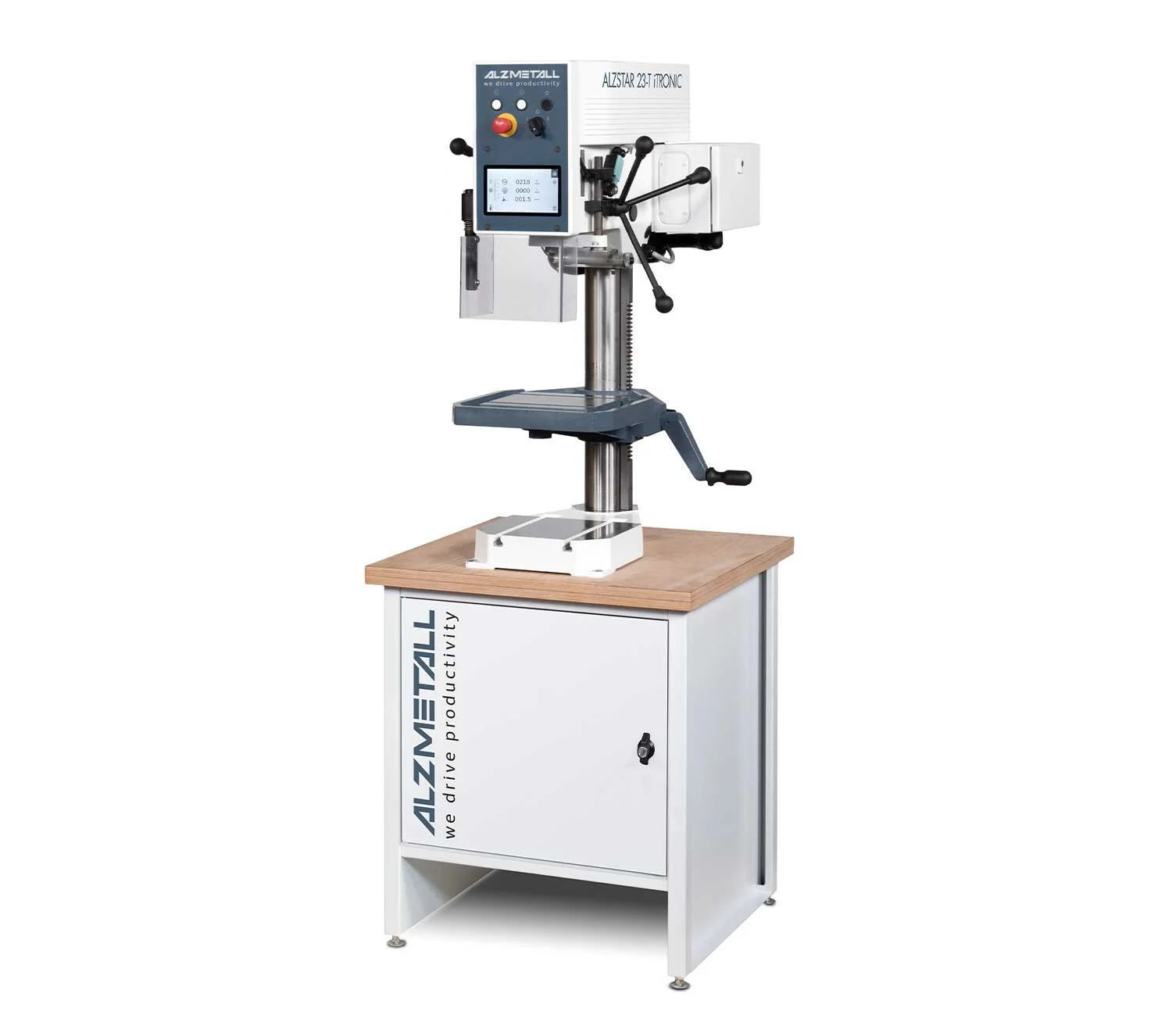

Концепція верстата

Дана модель належить до лінійки настільних свердлильних верстатів (Table Bench Drilling Machines) і входить до серії START-UP-Range для підприємств з оптимізованим бюджетом. Верстат обладнаний фірмовою цифровою системою керування iTRONIC із сенсорним дисплеєм. Опускання шпинделя здійснюється вручную через рукоятку-хрестовину.

Технічні характеристики

Параметр (Технічні дані)
Модель верстата
Свердлильний верстат
Макс. діаметр свердління (сталь E335/St 60) 23 мм
Макс. діаметр нарізання різьби (сталь E335) M 14
Внутрішній конус шпинделя (короткий) КМ 2 (MT 2)
Виліт шпинделя (відстань до колони) 250 мм
Затискна площа столу 320 × 250 мм
Відстань від шпинделя до столу (мін./макс.) 125 / 455 мм
Діаметр колони 90 мм
Хід шпинделя по осі Z (глибина свердління) 100 мм
Подача механізму Ручна
Потужність двигуна 0,6 / 0,95 кВт
Обороти двигуна 750 / 1500 хв⁻¹
Діапазон обертів шпинделя (Опція 1) 125 – 2 400 об/хв
Діапазон обертів шпинделя (Опція 2) 225 – 4 300 об/хв
Сенсорний екран (Touchscreen) Так (Інтегрований)

Базова комплектація

  • 7-дюймовий сенсорний мультитач-дисплей (TFT-LCD-MULTI-TOUCH).
  • Безступінчастий варіатор швидкісного режиму привода.
  • Захисний екран шпинделя з електричним вимикачем блокування.
  • Кнопкова панель керування: старт правого обертання (CW), старт лівого обертання (CCW), повна зупинка шпинделя.
  • Грибоподібний вимикач аварійної зупинки (EMERGENCY-OFF).
  • Головний пакетний вимикач мережі.
  • Напруга ланцюга керування вузлів становить 24 Вольти.
  • Клас загального захисту IP 54.
  • Посилена конструкція столу з Т-подібними затискними пазами на основі та на робочому столі верстата.

Додаткові опції

  • Опорна тумба-верстак для настільного монтажу ALZSTAR 23-T iTRONIC.
  • Спрямоване LED-підсвічування робочої зони свердління.
  • Автономна система подачі МОР (охолодження) для настільного виконання.
  • Інтегрований технологічний калькулятор режимів різання (відображається безпосередньо на сенсорному екрані дисплея).
