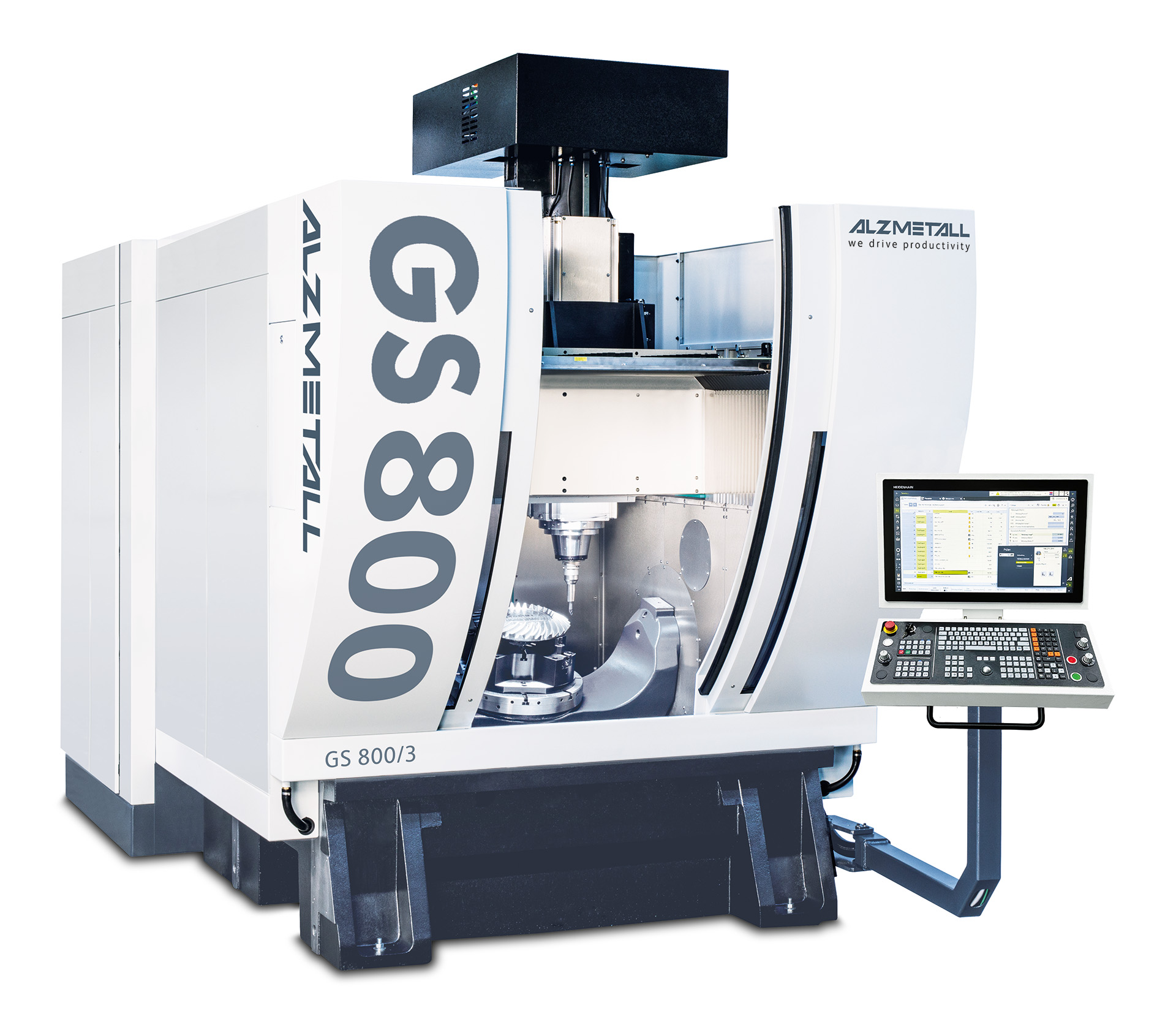

Фрезерувальний станок GS 800/3 (GS 800NE/3)

Головна перевага моделі GS 800/3— це суттєво збільшене навантаження на стіл (до 1.8 тонни) та збільшений хід по осях Y і Z.

Портальна архітектура ALZMETALL (AGK)

Конструкційні матеріали: високоякісний сірий та високоміцний чавун із кулястим графітом для максимальної стабільності та демпфування вібрацій.
Жорсткість станини: моноблочна каретка системи переміщення із вбудованою жорсткою архітектурою «коробка в коробці» (Box-in-Box).
Напрямні системи: подвійні лінійні напрямні для системи переміщення X-Y та чотирирядні лінійні напрямні по осі Z, оснащені кареткою з інтегрованим мотор-шпинделем.
Гібридна обробка: повний технологічний цикл — виконання операцій свердління, фрезерування, точіння та шліфування складних деталей за одну єдину установку.
Максимальна вага заготовки: до 1 250 кг (включаючи затискне оснащення та пристрої) на моделях серії GS 800NE/3.

Опис

Параметр (Технічні дані)	Значення
Хід по осі Y	800 мм
Хід по осі Z	550 мм
Просвіт (відстань від торця шпинделя до столу)	До 650 мм
Граничне навантаження на стіл верстата	1 800 кг (проти 750 кг у молодшої серії GS 600)
Швидкість швидких переміщень X/Y/Z (при TCP макс.)	75 м/хв (високодинамічна версія)
Конус шпинделя (інтерфейс інструменту)	HSK-A63
Потужність шпинделя (при ПВ 25% макс.)	16 кВт
Крутний момент шпинделя (при ПВ 25% макс.)	102 Нм
Максимальна швидкість обертання шпинделя	До 10 000 об/хв

Системи керування: преміальні стійки ЧПК Heidenhain TNC 7 (базова) або Siemens SINUMERIK ONE.
Елементи керування: виносні електронні маховички для зручності оператора.
Вимірювання та контроль: інфрачервоні трикоординатні (3D) вимірювальні щупи для деталей та датчики прив’язки інструменту.
Візуальний моніторинг: інтегрована камера та робочий екран у зоні різання.

Інструментальні магазини: накопичувачі подвійного дискового типу (на 76 позицій) або високоємні стелажні системи складського типу (до 224 позицій).
Подача МОР та конвеєр: модульні пакети (A, B, C) очищення охолоджувальної рідини та подачі під високим тиском (до 80 бар); на вибір скребковий або шарнірно-стрічковий конвеєри для видалення стружки.
Екологічність та безпека: аспіраційна установка для витяжки масляного туману.
Технічний супровід: сервіс віддаленої діагностики (Remote Diagnosis), пусконалагоджувальні роботи, розробка технологічних процесів та сертифіковане навчання операторів для систем Heidenhain та Siemens.

Порівняння модифікацій обробних центрів серії GS 800

Технічна характеристика / Параметр	GS 800/3	GS 800/5-T	GS 800/5-FDT
Кількість осей (кінематика)	3 осі (X, Y, Z)	5 осей (X, Y, Z, A, C)	5 осей (X, Y, Z, A, C)
Тип робочого столу	Нерухомий (статичний) стіл	Нахильно-поворотний стіл із Torque-приводами	Багатофункціональний нахильно-поворотний стіл
Макс. вага заготовки (з оснащенням)	До 1250 кг	До 500 кг	До 500 кг
Доступні технологічні операції	Силове фрезерування, швидкісне свердління, нарізання різьби	Фрезерування, свердління, повноцінне точіння (Turning)	Фрезерування, свердління, точіння, координаційне шліфування (Grinding)
Головна технологічна перевага	Максимальна вантажопідйомність і жорсткість для обробки важких плит та монолітів.	Комплексна фрезерно-токарна обробка складних деталей за одне встановлення.	Супергібрид: повний цикл обробки деталі від чорнового фрезерування до фінішного шліфування без перевстановлення.
Рекомендована сфера застосування	Інструментальне виробництво, прес-форми, штампи, важке машинобудування.	Аерокосмічна галузь, оборонний сектор (виробництво крильчаток, турбін, корпусів).	Виробництво високоточних вузлів ОПК, де абразивна обробка та прецизійна точність є критично важливими.
