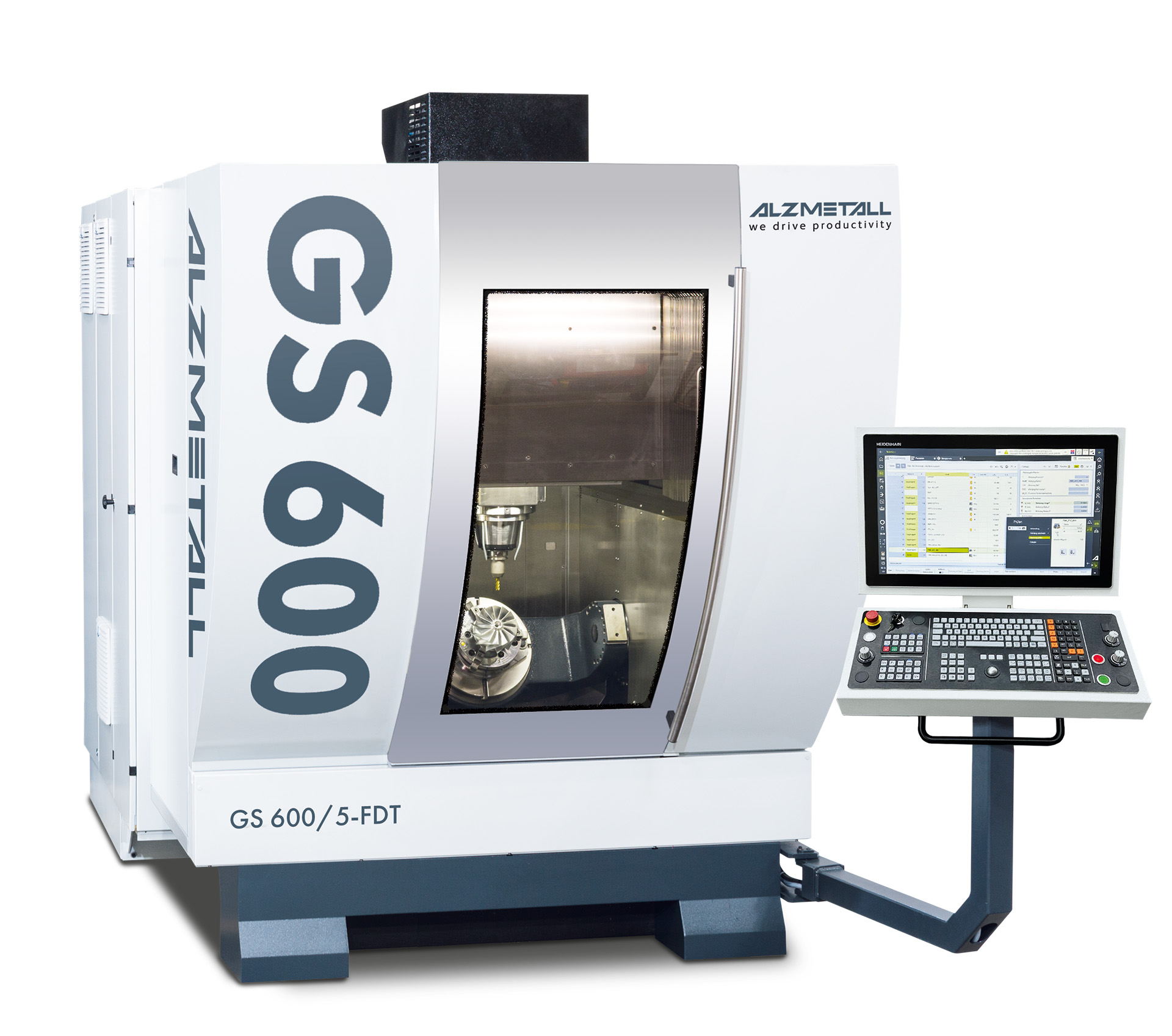

Гібридний токарно-фрезерно-шліфувальний центр GS 600/5-FDT

Флагманська гібридна модель – фрезерування, повноцінного точіння та шліфування

Конструкційні матеріали: комбінація високоякісного сірого та високоміцного чавуну з кулястим графітом для максимальної стабільності.
Жорсткість конструкції: моноблочна каретка системи переміщення із вбудованою жорсткою схемою «коробка в коробці» (Box-in-Box).
Напрямні системи: подвійні лінійні напрямні для вузла переміщення X-Y та чотирирядні лінійні напрямні по осі Z, оснащені кареткою з інтегрованим мотор-шпинделем.
Високодинамічний привод: потрійний торк-привод (Torque-Drives) для нахилу (вісь A) та обертання (вісь C), що забезпечує швидкісне точіння та точне позиціонування.
Гібридна обробка: виконання операцій фрезерування, точіння та шліфування (FDT) складних заготовок за одну технологічну установку.
Максимальне навантаження: до 500 кг (включаючи затискне оснащення та пристрої) для 5-осьових систем.

Опис

Параметр (Технічні дані)	Значення
Хід по осі X	460 мм
Хід по осі Y	600 мм
Хід по осі Z	400 мм
Діаметр зони обертання (інтерференційне коло)	640 мм
Просвіт (відстань від торця шпинделя до столу)	До 550 мм
Макс. вага заготовки з оснащенням	500 кг
Швидкість швидких переміщень X/Y/Z (при TCP макс.)	75 м/хв (швидкісна версія)
Конус шпинделя (інтерфейс інструменту)	HSK-T63 (спеціальний конус для токарно-фрезерних робіт)
Потужність шпинделя (при ПВ 25% макс.)	13 кВт
Крутний момент шпинделя (при ПВ 25% макс.)	80 Нм
Діапазон регулювання швидкості обертання	До 10 000 об/хв

Похило-поворотні столи ЧПК: комбінація осей A і C для повноцінної 5-осьової обробки, доступна в комплектаціях із системою нульового позиціонування (NPS).
Системи керування: преміальні стійки ЧПК Heidenhain TNC 7 (базова) або Siemens SINUMERIK ONE, адаптовані під суміщені токарні, фрезерні та шліфувальні цикли.
Контроль та калібрування: лазерний контроль кінематики (KINEMATIK Gauging), інфрачервоні трикоординатні (3D) вимірювальні щупи та системи автоматичної прив’язки інструменту.
Автоматизація затиску: мультимедійні сполучні муфти (Multiple-Media-Coupling) для підключення гідравлічного або пневматичного оснащення столу.
Магазини інструментів: інструментальні накопичувачі подвійного дискового типу (на 76 позицій) або високоємні стелажні системи (до 224 позицій) під хвостовики HSK-T.
Охолодження та видалення стружки: модульні пакети (A, B, C) фільтрації МОР та подачі рідини під високим тиском (до 80 бар); на вибір скребковий або шарнірний конвеєри для стружки.
Сервісний пакет: інтегрована система дистанційної діагностики (Remote Diagnosis), пусконалагодження, розробка технології, навчання операторів для стійок Heidenhain та Siemens.

Модель верстата	Кількість осей (кінематика)	Тип робочого столу	Макс. вага заготовки (включаючи оснащення)	Основне технологічне призначення та фішка моделі
GS 600	3 осі (базова)	Нерухомий (статичний) стіл	до 750 кг	Базова 3-осьова версія. Має найбільшу вантажопідйомність столу (750 кг) завдяки фіксованій станині. Призначена для обробки плоских або великогабаритних деталей з одного боку
GS 600E/3	3 осі (економічна серія)	Нерухомий (статичний) стіл	до 750 кг	Економічно оптимізована (E — Economy) 3-осьова версія. Базовий функціонал ALZMETALL із високою жорсткістю, але зі спрощеним вибором опцій для зниження вартості інвестицій.
GS 600E/5	5 осей (3+2 або синхронні)	Нахильно-поворотний стіл (осі A та C)	до 500 кг	Доступний 5-осьовий верстат серії Economy. Оснащений моментними двигунами (Torque-приводами). Ідеальний для комплексної п’ятисторонньої обробки деталей середньої ваги.
GS 600/5-T	5 осей + функція точіння (T — Turning)	Високошвидкісний нахильно-поворотний стіл	до 500 кг	Гібридний фрезерно-токарний центр. Поворотний стіл осі C може обертатися з високою швидкістю (як у токарному верстаті), що дозволяє повноцінно точити та фрезерувати деталь за одне встановлення.
GS 600/5-FDT	5 осей + функції точіння та шліфування (FDT)	Багатофункціональний поворотний стіл	до 500 кг	Флагман серії — супергібрид (Milling + Turning + Grinding). Дозволяє на одному верстаті з одного затискання виконувати фрезерування, свердління, силове точіння та фінішне шліфування (Grinding) поверхонь.
