Вертикально-свердлильні верстати Alzmetall серії AB SV (моделі AB 26/SV, AB 34/SV, AB 40/SV та AB 50/SV) представлені як потужне промислове обладнання важкого класу, спеціально розроблене для безперервної роботи у тризмінному режимі та виконання складних технологічних завдань під високими динамічними навантаженнями.

Технічні характеристики верстатів Alzmetall серії AB SV

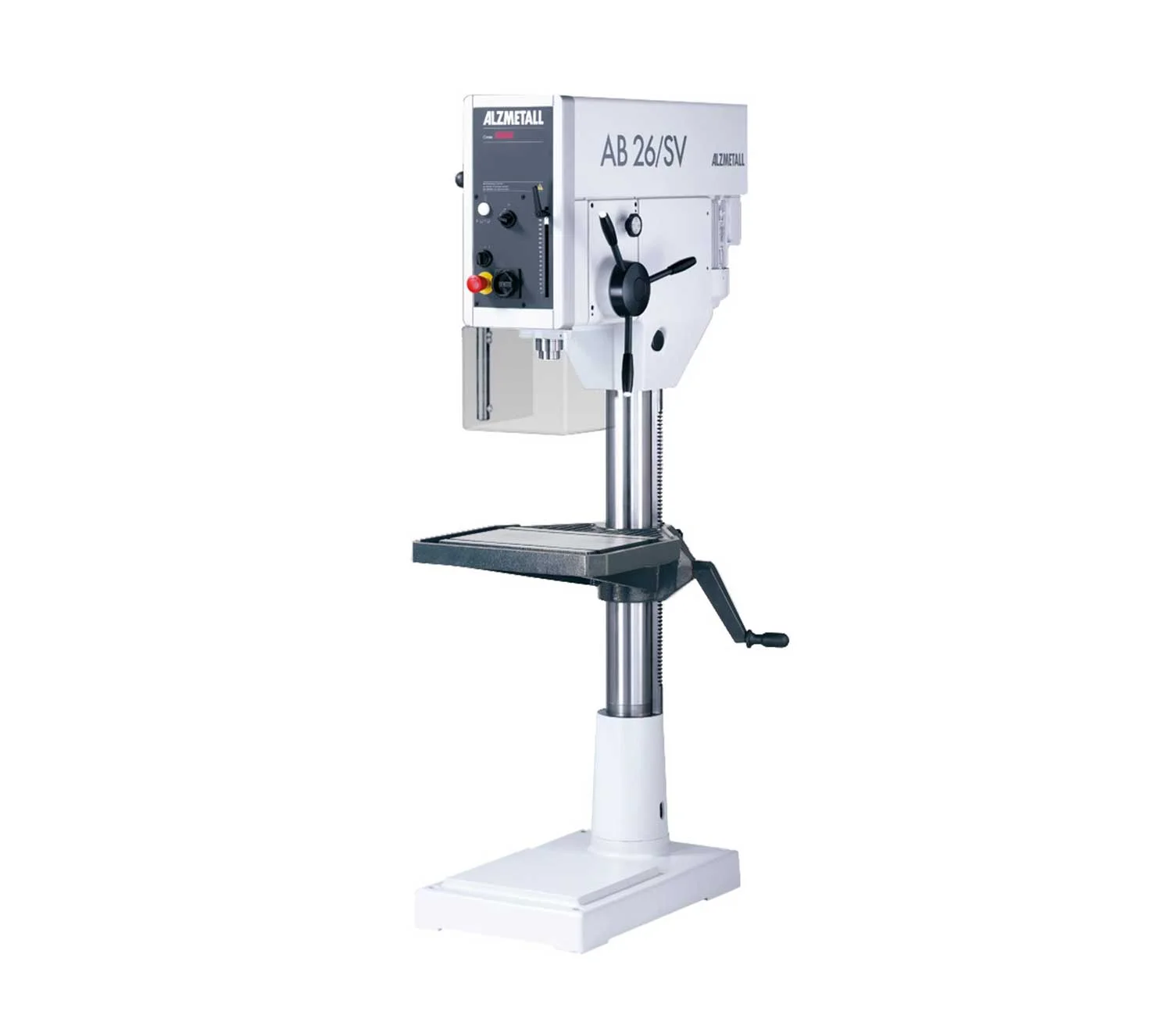

Технічна характеристика AB 26/SV
AB 26/SV
AB 34/SV
AB 34/SV
AB 40/SV
AB 40/SV
AB 50/SV
AB 50/SV
Макс. діаметр свердління (сталь E335) 30 мм 40 мм 50 мм 60 мм
Макс. нарізання різьби (сталь E335) M 20 M 24 M 30 M 42
Подача (Vorschub) Автоматична Автоматична Автоматична Автоматична
Тип муфти подачі Електромагнітна Електромагнітна Електромагнітна Електромагнітна
Конус шпинделя (Morsekonus) MT 3 MT 4 MT 4 MT 4
Хід шпинделя по осі Z 160 мм 160 мм 160 мм 200 мм
Діапазон обертів (Опція 1) 120–2200 об/хв 100–1800 об/хв 100–1600 об/хв 60–1530 об/хв
Діапазон обертів (Опція 2) Немає даних Немає даних 70–4000 об/хв 50–1280 об/хв
Потужність двигуна 1,0 / 1,6 кВт 0,6 / 1,8 кВт 1,8 / 2,9 кВт 3,6 / 4,3 кВт
Робоча площа столу 515 × 360 мм 615 × 430 мм 615 × 430 мм 720 × 510 мм
Відстань від шпинделя до колони 293 мм 300 мм 300 мм 350 мм
Відстань шпиндель-стіл (мін. / макс.) 90 / 675 мм 147 / 688 мм 147 / 688 мм 159 / 884 мм
Діаметр колони 115 мм 145 мм 145 мм 200 мм
Наявність тачскріну Ні Ні Ні Так

Ключові особливості лінійки AB SV:

  • Електромагнітна муфта подачі: Всі моделі цієї серії оснащені автоматичною системою подачі з електромагнітним зчепленням, що гарантує високу плавність ходу, точність обробки та довговічність інструменту під великими навантаженнями.

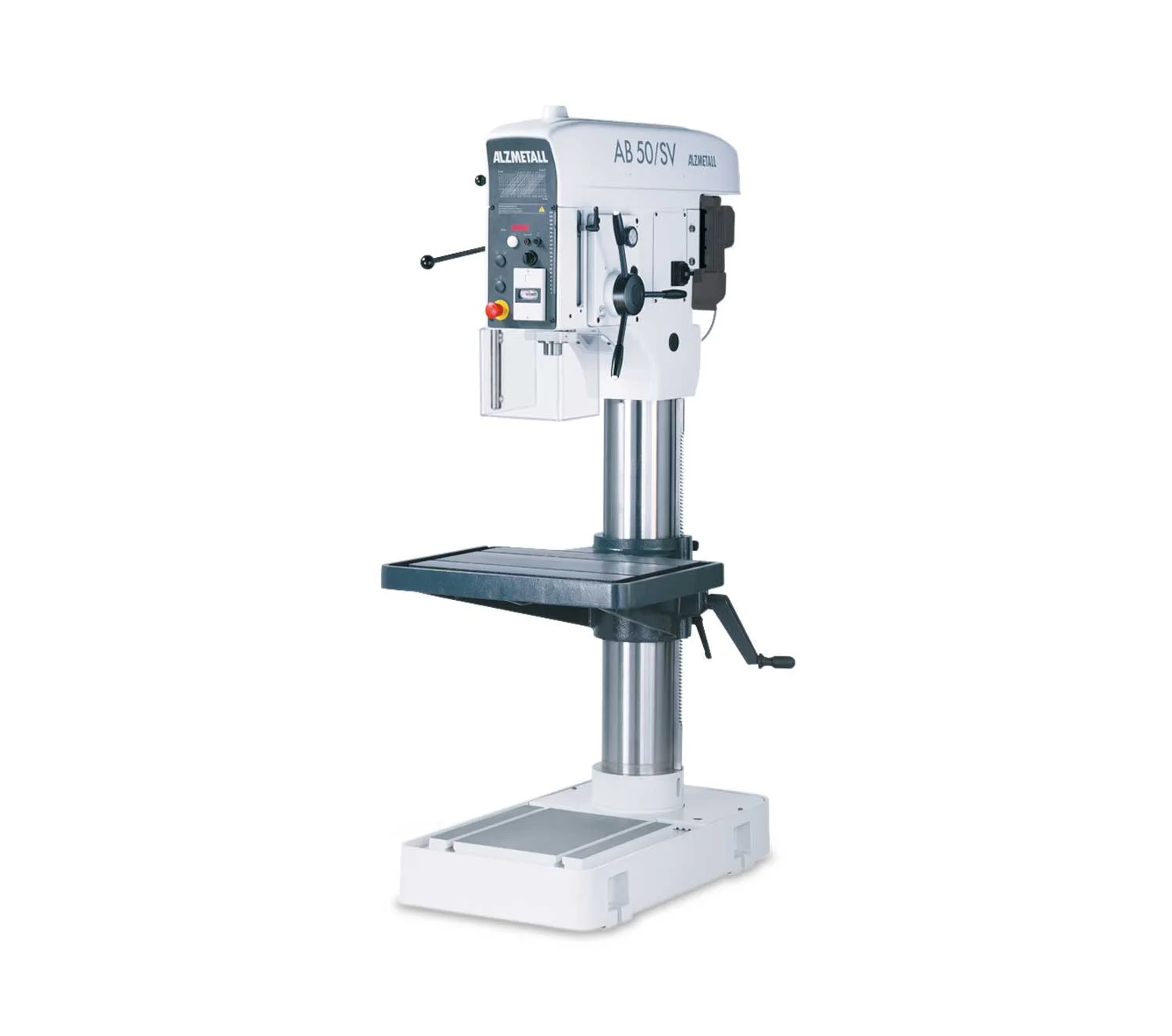

  • AB 50/SV — Флагман серії: Цей верстат суттєво випереджає інші моделі за всіма параметрами. Він обладнаний сенсорним дисплеєм, має потужність до 4,3 кВт, хід шпинделя 200 мм та масивну опорну колону діаметром 200 мм для максимальної стабільності при важкому свердлінні сталі до 60 мм.
