Верстати для термічного свердління плавленням Серія FLOW
Верстати серій ALZFLOW та AB-FLOW, які призначені для термопластичного свердління (ротаційного тертя/термосвердління) та звичайного свердління
Технічні характеристики верстатів серій ALZFLOW та AB-FLOW
| Технічна характеристика |
ALZFLOW 30/S
|
ALZFLOW 30 iTRONIC
|

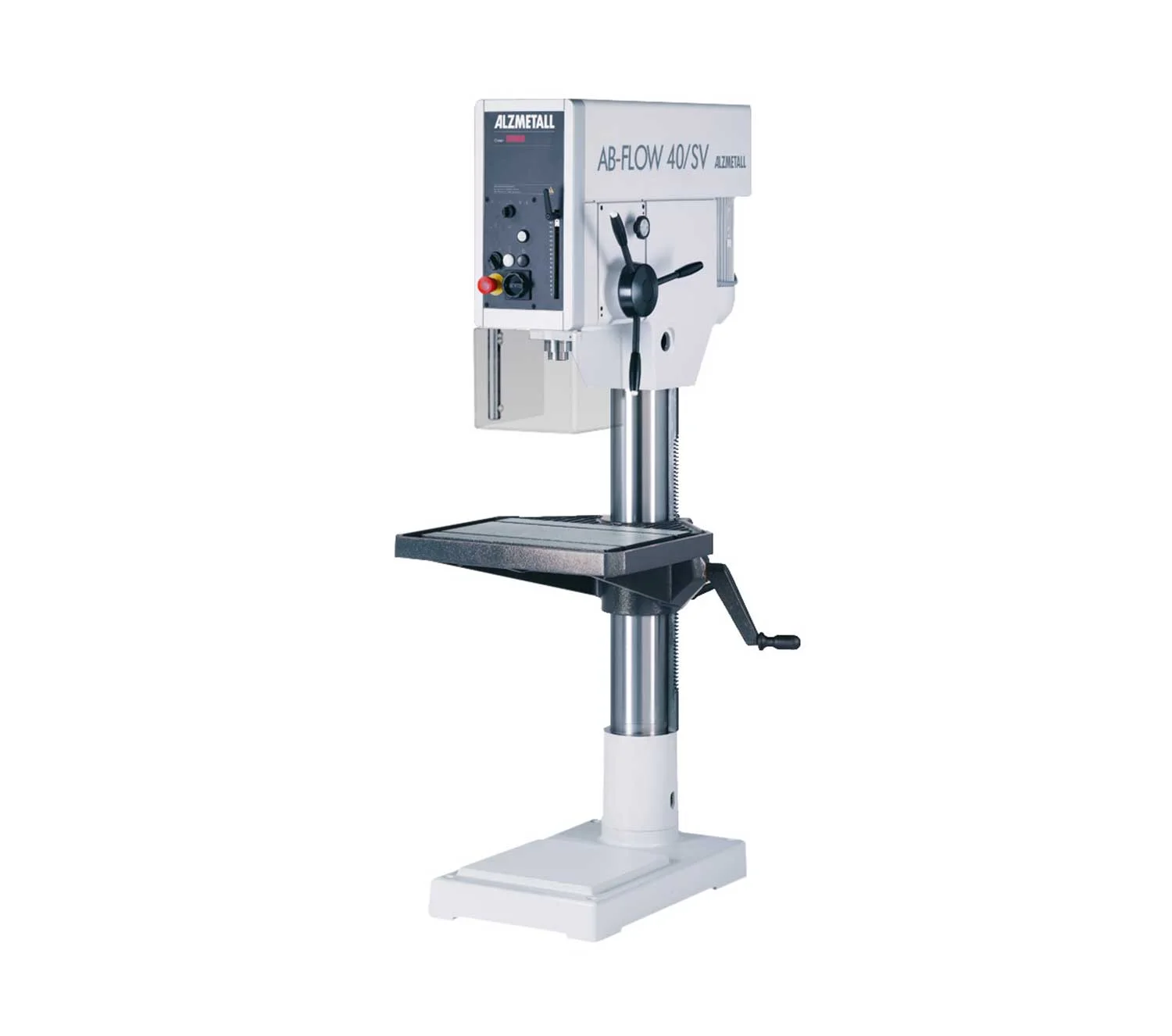

AB-FLOW 40/SV
|
AB-FLOW 40 iTRONIC
|
|---|---|---|---|---|
| Призначення | Термосвердління / Свердління | Термосвердління / Свердління | Термосвердління / Свердління | Термосвердління / Свердління |
| Макс. діаметр свердління (сталь E335) | 30 мм | 30 мм | 40 мм | 40 мм |
| Макс. нарізання різьби (сталь E335) | M 16 | M 16 | M 30 | M 30 |
| Подача | Ручна | Ручна | Автоматична | Автоматична |
| Сенсорний дисплей | Ні | 7" Multi-Touch | Ні | 7" Multi-Touch |
| Конус шпинделя | MT 3 | MT 3 | MT 4 | MT 3 |
| Хід шпинделя по осі Z | 140 мм | 140 мм | 160 мм | 160 мм |
| Діапазон обертів (об/хв) | 225–4300 | 225–4300 | 140–4000 | 140–4000 |
| Потужність двигуна | 1,0 / 1,6 кВт | 1,0 / 1,6 кВт | 4,0 кВт | 4,0 кВт |
| Робоча площа столу | 515 × 360 мм | 515 × 360 мм | 615 × 430 мм | 515 × 360 мм |
| Відстань від шпинделя до колони | 293 мм | 293 мм | 300 мм | 300 мм |
| Відстань шпиндель-стіл (мін. / макс.) | 132 / 724 мм | 132 / 724 мм | 147 / 688 мм | 117 / 701 мм |
| Діаметр колони | 115 мм | 115 мм | 145 мм | 145 мм |
Ключові відмінності та технологічні особливості:
- Концепція Flow Drilling (Безстружкове термосвердління):
- Всі чотири моделі спроєктовані для роботи на високих обертах шпинделя (до 4000–4300 об/хв). Це необхідно для створення сили тертя, яка розігріває та пластифікує метал заготовки, дозволяючи формувати надійні втулки під різьбу в тонкостінних профілях без утворення стружки.
- Класичні верстати (30/S та 40/SV) проти серії iTRONIC:
- ALZFLOW 30/S та AB-FLOW 40/SV обладнані стандартною панеллю керування з потенціометром для налаштування обертів та цифровим індикатором швидкості.
- Моделі iTRONIC мають сучасний 7-дюймовий графічний мультитач-дисплей В інтуїтивне меню інтегровано технологічний калькулятор парамерів різання та автоматичний контроль глибини обробки
- Ручна та автоматична подача:
- Серія ALZFLOW 30 працює виключно на ручній подачі шпинделя.
- Серія AB-FLOW 40 отримала потужний автоматичний привід подачі з електромагнітною муфтою зчеплення та інтегрованим захистом від механічного перевантаження.
