Вертикально-свердлильні верстати серії AX від Alzmetall (моделі AX 2/S, AX 3/S, AX 3/SV, AX 4/SV) — це високотехнологічне обладнання преміумкласу (TOP-QUALITY), розроблене для тривалої безперебійної експлуатації в умовах інтенсивного промислового виробництва. Завдяки жорсткій конструкції та гнучкому налаштуванню параметрів, лінійка закриває широкий спектр завдань: від точної поштучної обробки до серійних операцій.

Галузь застосування:

  • Промислове виробництво та машинобудування. Виконання важких операцій зі свердління (до 55 мм) та глибокого нарізання різьби (до М42) у металоконструкціях.
  • Інструментальні та ремонтні цехи. Виготовлення штампів, пресформ та ремонт деталей, що потребують максимальної геометричної точності отворів.
  • Серійне та дрібносерійне виробництво. Моделі з автоматичною подачею шпинделя (індекс SV) оптимізують робочий час оператора та забезпечують повторюваність циклів обробки.

Порівняння технічних характеристик верстатів Alzmetall серії AX

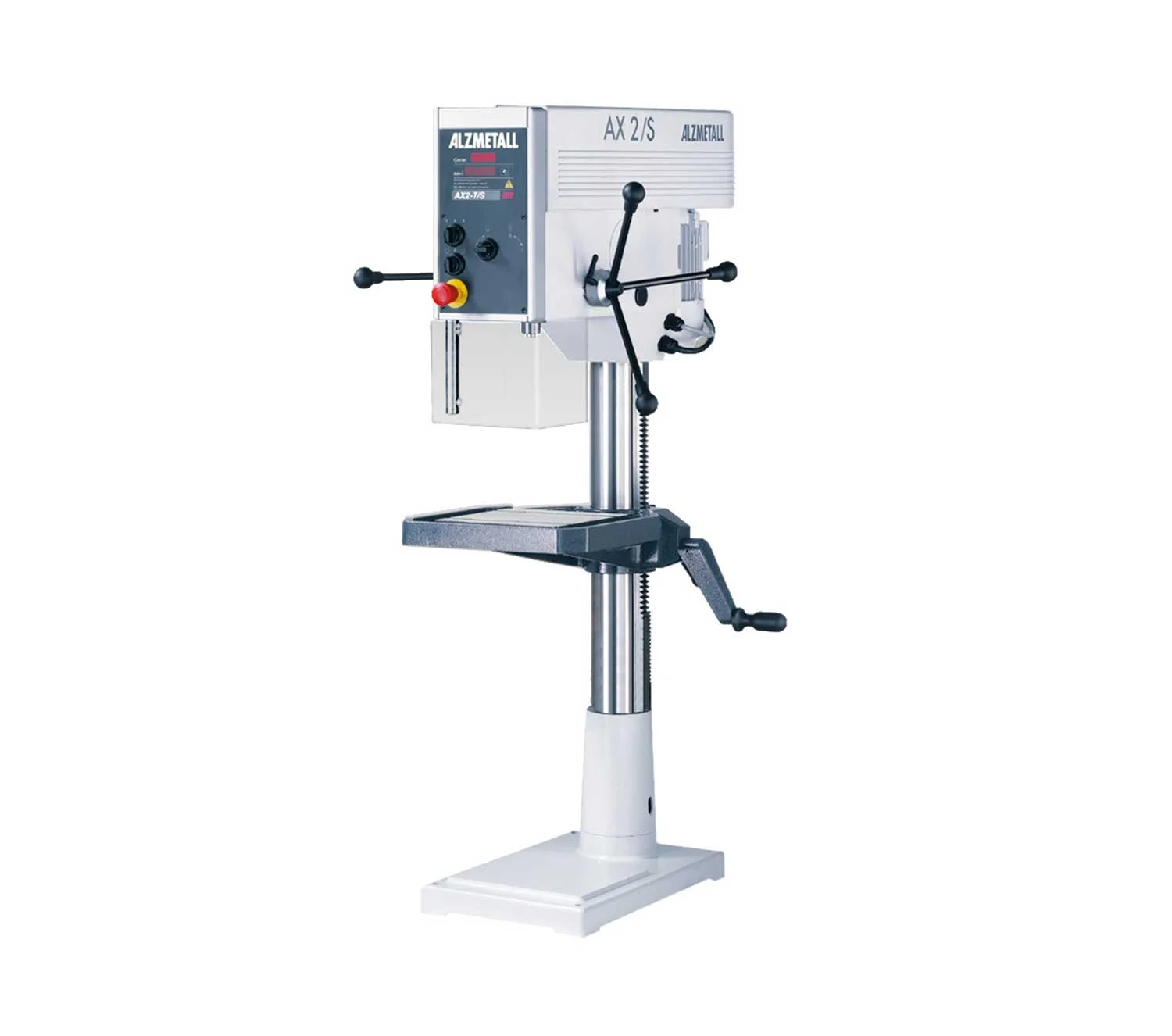

Технічна характеристика AX 2/S
AX 3/S
AX 3/S
AX 3/SV
AX 3/SV
AX 4/SV
AX 4/SV
Макс. діаметр свердління (сталь E335) 23 мм 40 мм 40 мм 55 мм
Макс. нарізання різьби (сталь E335) M 14 M 24 M 24 M 30 / M 42
Подача (Vorschub) Ручна Ручна Автоматична Автоматична
Конус шпинделя (Morsekonus) MT 2 MT 3 MT 3 MT 4
Хід шпинделя по осі Z 100 мм 120 мм 120 мм 140 мм
Діапазон обертів (Опція 1) 125–2400 об/хв 80–1125 об/хв 80–1125 об/хв 70–1200 об/хв
Діапазон обертів (Опція 2) 225–4300 об/хв 160–2250 об/хв 160–2250 об/хв 70–2400 об/хв
Потужність двигуна 0,6 / 0,95 кВт 1,0 / 1,6 кВт 1,0 / 1,6 кВт 1,8 / 2,9 кВт
Робоча площа столу 370 × 300 мм 515 × 360 мм 515 × 360 мм 615 × 430 мм
Відстань від шпинделя до колони 250 мм 293 мм 293 мм 300 мм
Відстань шпиндель-стіл (мін. / макс.) 140 / 670 мм 117 / 701 мм 117 / 701 мм 150 / 735 мм
Діаметр колони 90 мм 115 мм 115 мм 145 мм

Основні відмінності між моделями:

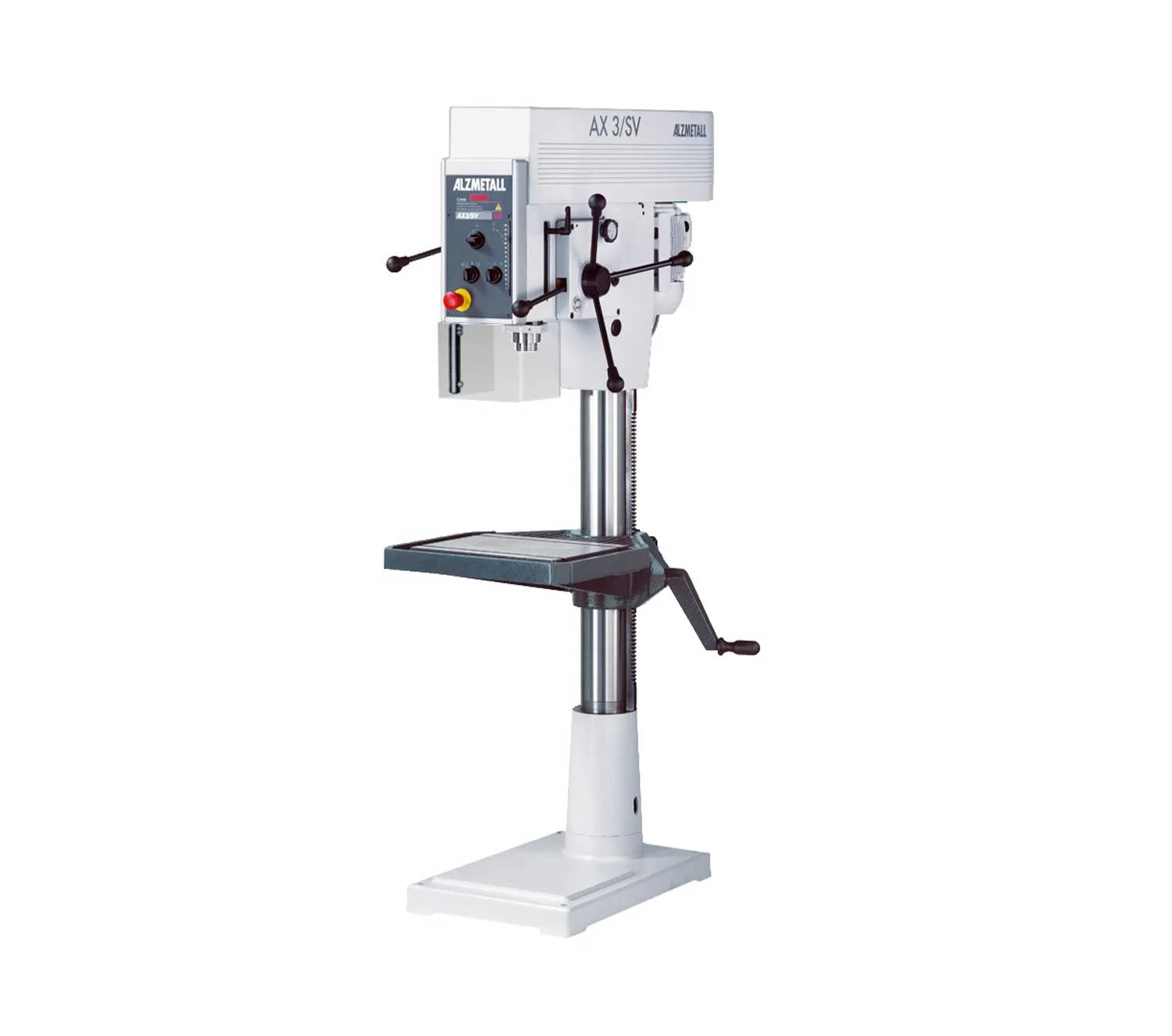

  • AX 3/S проти AX 3/SV: Верстати мають ідентичну потужність та габарити, проте модель SV оснащена автоматичною подачею шпинделя та муфтою захисту від перевантаження при подачі.

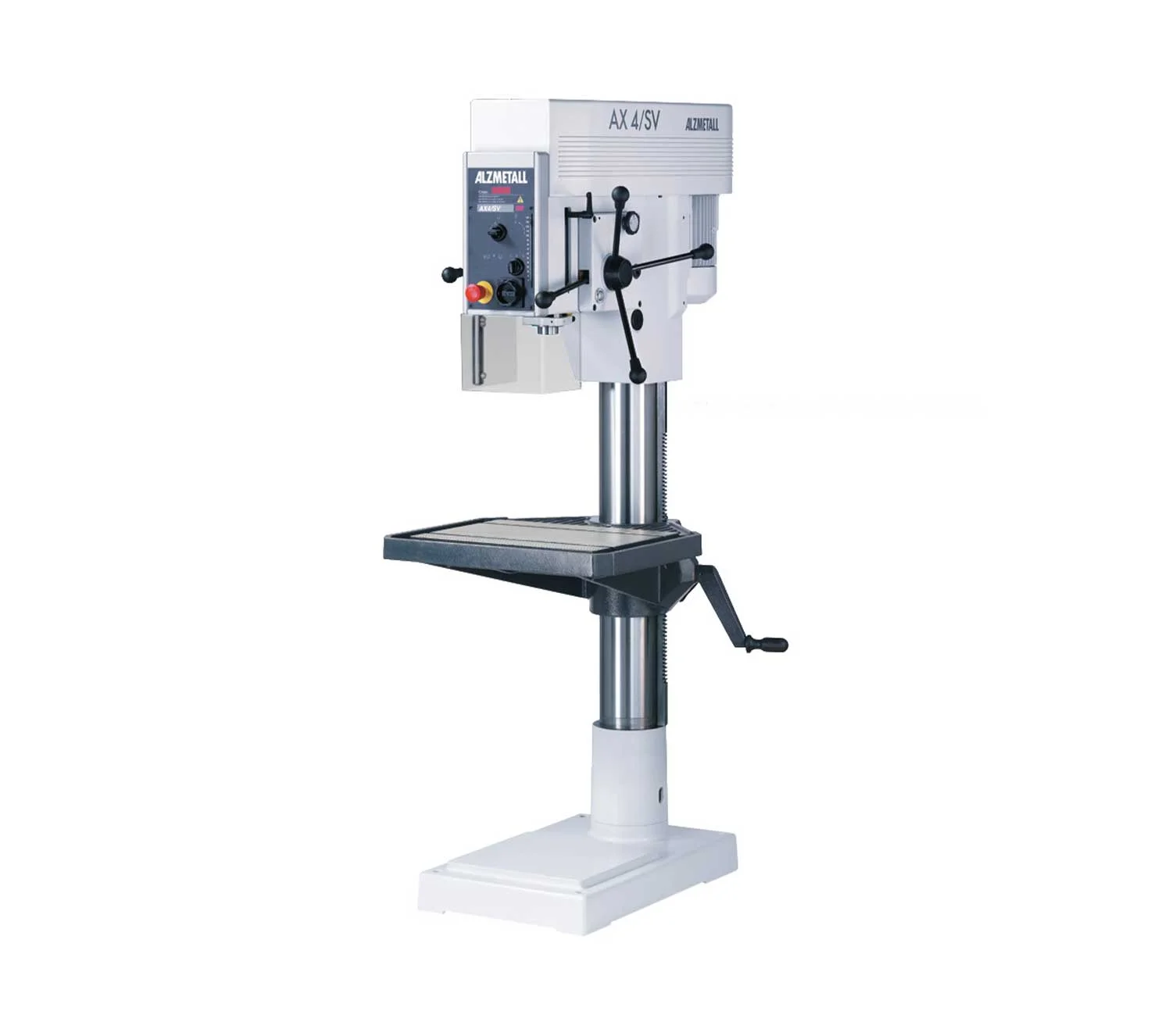

  • AX 4/SV: Найпотужніший верстат у цій групі. Він забезпечує свердління отворів діаметром до 55 мм, має найбільшу робочу зону столу та посилену колону діаметром 145 мм.
